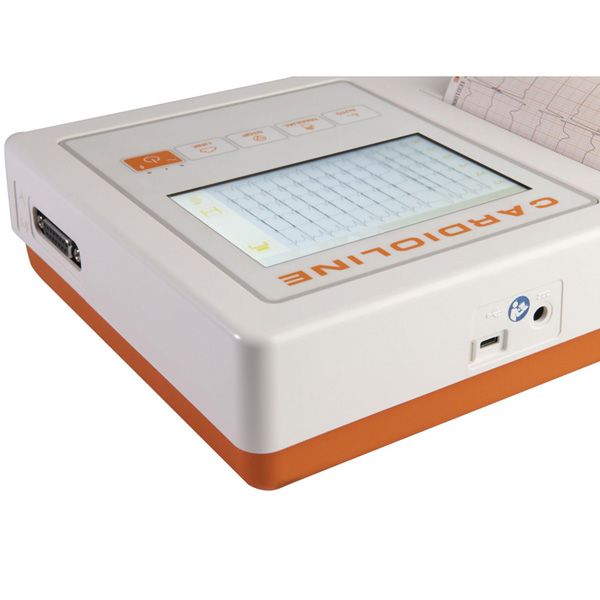

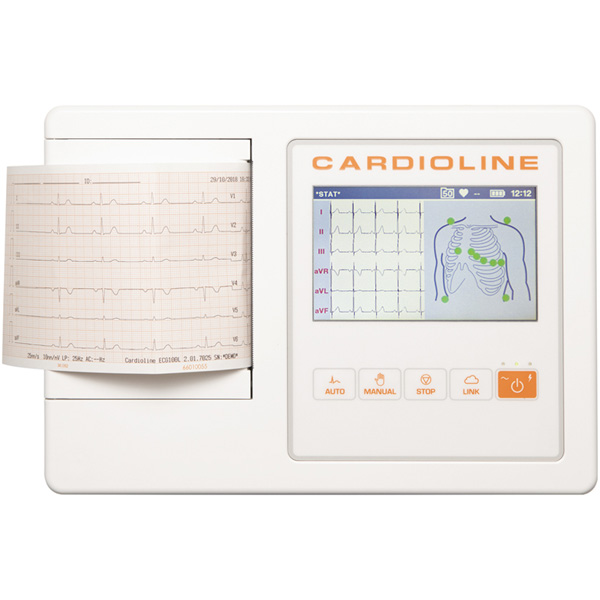

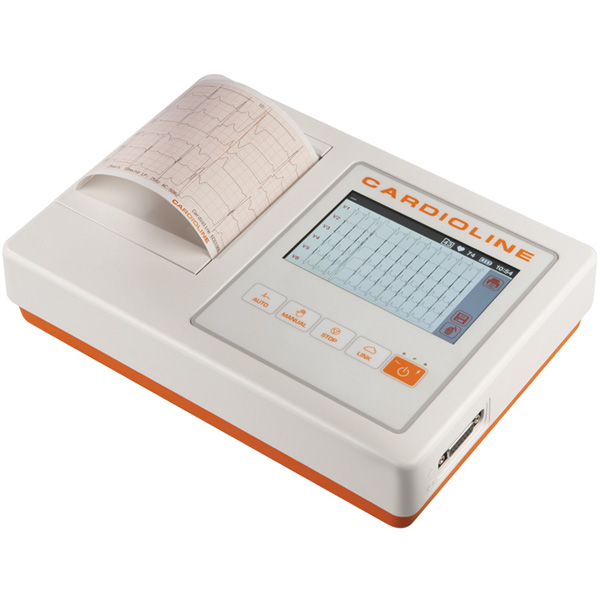

Elettrocardiografo/ ECG Cardioline 100L Full - 12 derivazioni - 3/6 canali - display touch screen da 5". Studiato per acquisire in modo semplice e rapido un ECG a riposo a 12 derivazioni in uno studio medico.
Particolare attenzione è stata dedicata alla facilità di utilizzo, mediante uno schermo tattile luminoso a colori da 5" e tasti dedicati per un azionamento rapido.
L'utente è guidato passo per passo nell'acquisizione dell'ECG, dal posizionamento dell'elettrodo al controllo della qualità, all'acquisizione, alla stampa e alla memorizzazione. Premendo semplicemente un tasto possono essere acquisiti ECG in modalità Automatica, Manuale, Stat o Ritmo. La nuova funzione ECG Ritmo consente l'analisi del ritmo di 3 minuti di ECG, comprese la tendenza e la variabilità della frequenza cardiaca. I file dell'ECG possono essere memorizzati nel dispositivo o esportati mediante una connessione USB a un PC o a una chiavetta di memoria.
Supporto della maggior parte dei formati di stampa
Standard o cabrera 3, 3+1, 3+3, 6 canali in modalità automatica e 3, 6 o 12 canali di stampa in modalità continua, nonché stampa della striscia del ritmo.
Software interno multilingue commutabile, in 16 lingue: GB, FR, IT, ES, PT, DE, RO, RU, CZ, HR, BR, HU, NL, TR, RS, PL.
Algoritmo Glasgow per interpretazione pediatrica e per adulti
L'algoritmo può diagnosticare qualsiasi anomalia solitamente riconoscibile tramite ECG: infarto miocardico, compreso IMA, ipertrofia ventricolare, anomalie del tratto ST-T e anomalie comuni del ritmo. Il programma rileva inoltre disturbi quali ritardo della conduzione e allungamento dell'intervallo QT.

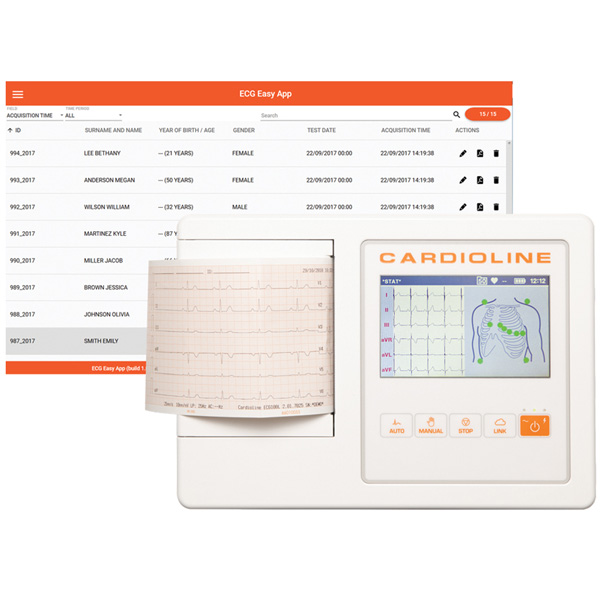

ECG EasyApp per gestire gli ECG dei pazienti
Con questa App, le acquisizioni di ECG possono essere ricevute in formato SCP su PC (tramite USB) e stampate. I dati dei pazienti e le interpretazioni automatiche fornite dall'ECG, compresi i risultati dell'esame, sono modificabili. L'operatore può anche personalizzare lo schema delle strisce del ritmo con comandi specifici (velocità, guadagno, filtro e così via).
CARATTESTICHE TECNICHE
Acquisizione ECG
• Canali ECG: 12 derivazioni (I, II, III, aVR-L-F, V1-6)

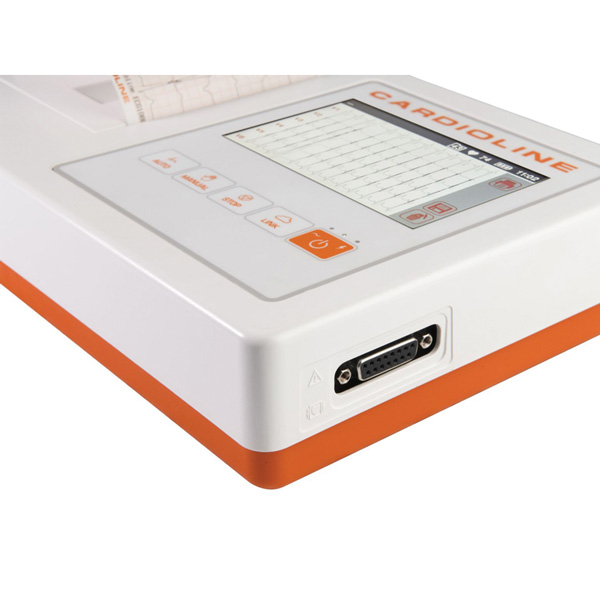

• Cavo paziente: Standard 15D, 10 fili
• CMRR: >100 dB
• Impedenza in ingresso: 100 MOhm
• Frequenza di campionamento stadio di ingresso: 32000 campioni/secondo/canale
• Risoluzione ECG: 5µV/LSB; 500 s/s
• Range dinamico: ± 325 mV
• Banda passante: Prestazione equivalente a 0,05-150 Hz
• Riconoscimento pacemaker: Riconoscimento hardware accoppiato con filtro di convoluzione digitale
• Filtri: Filtro passa-alto diagnostico digitale a fase lineare (secondo 60601-2-25 2^ ed.). Filtro adattivo digitale per interferenze CA 50/60 Hz. Filtro passa-basso digitale a 25/40 Hz, solo per visualizzazione e stampa
• Protezione da defibrillazione : Standard AAMI/IEC
• Prestazioni front-end: ANSI/AAMI IEC 60601-2-25:2011
• Modalità di acquisizione: Automatica (12 derivazioni), Manuale (3/6 derivazioni), Stat (12 derivazioni), Ritmo (1/3 derivazioni)
• Configurazione: Standard o Cabrera
• Riconoscimento guasto deriv.: Indipendente su tutte le derivazioni
• Misuraz. frequenza cardiaca: 30-300 bpm
• Misurazioni ECG: Tutte le derivazioni, medie, corrette; HR; RR medio; intervallo PR; durata QRS; intervallo QT e QTc, con formula di Hodges, Bazzet e Fridericia, max R[V5] o [V6] e S[V1]; indice di Sokolow-Lyon; assi P, R, T
• Interpretazione ECG: Programma di Analisi Glasgow per pazienti adulti, pediatrici, STEMI
• Memoria ECG: 50 ECG
• Formato di esportazione: SCP-PDF
• PC-ECG “Easy App”: Applicazione gestione ECG per PC
Schermo
• Tipo: LCD TFT a colori retroilluminato 5" con pannello tattile capacitivo
• Risoluzione: 800 x 480
• Dati visualizzati: 3/6/12 derivazioni in tempo reale
Stampante
• Testina termica: 108 mm
• Risoluzione: 8 dot/mm
Caratteristiche fisiche
• Dimensioni/peso: 270x190x60 mm - 1,48 Kg
Caratteristiche elettriche
• Alimentazione: 100-240V, 50/60 Hz
• Grado di protezione alimentatore: IP20
• Tipo batteria: NiMH
• Durata batteria: più di 500 ECG, più di 6 ore
• Tempo di ricarica: 4 ore fino all'85% della capacità totale
Normative e sicurezza
• DDM 93/42/CEE Classe IIa
• IEC 60601-1-2 (compatibilità elettromagnetica): Gruppo 1 - Classe B
• IEC 60601-1 (sicurezza elettrica)
• Protezione contro scosse elettriche: IP (alimentazione interna), Classe I (su alimentatore esterno CA/CC)
• Protezione contro acqua: IXP 0
DOTAZIONE STANDARD
• Cavo paziente
• 2 rotoli di carta
• Batteria
• Cavo di alimentazione
• Adattatore per connettore snap 4 mm (conf. da 10)
• Interpretazione Glasgow
• Elettrodi tab monouso (conf. da 100)
• Manuale su CD (GB, FR, IT, ES, PT, DE, NL, CZ, HR, HU, PL, RO, RU)
