Elettrocardiografo Ecg palmare Cardio PC-80D - 3 canali. PC-80D è un semplice elettrocardiografo pensato per un utilizzo domiciliare. Ha, infatti, lo scopo di monitorare le condizioni di salute di coloro che soffrono di malattie cardiovascolari, come ad esempio ipertensione, diabete, coronoropatia o semplicemente coloro i quali presentano i sintomi di disturbi del ritmo cardiaco.
PC-80D consente il controllo regolare e costante delle condizioni cardiache e, grazie alla possibilità di salvare gli ECG effettuati, è da considerarsi uno strumento di riferimento per la comparazione nel tempo dei diversi tracciati, consentendo così un puntuale monitoraggio della situazione clinica del paziente.
Caratteristiche:

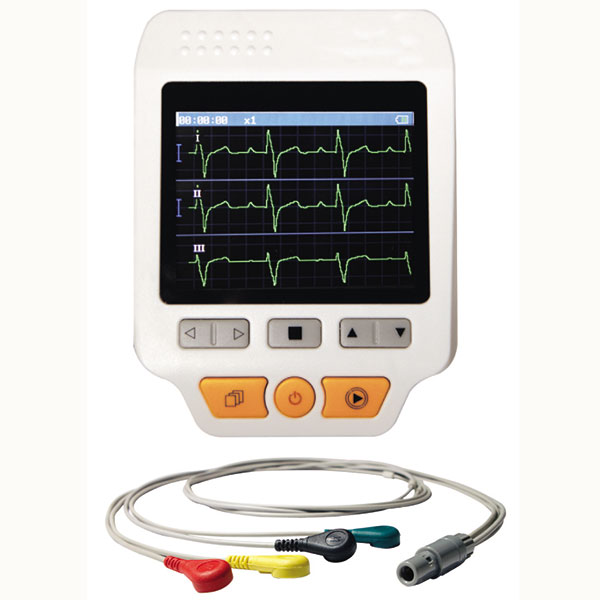

• 3 canali di stampa visualizzabili simultaneamente e in modo continuo sul display tramite l'ausilio del cavo

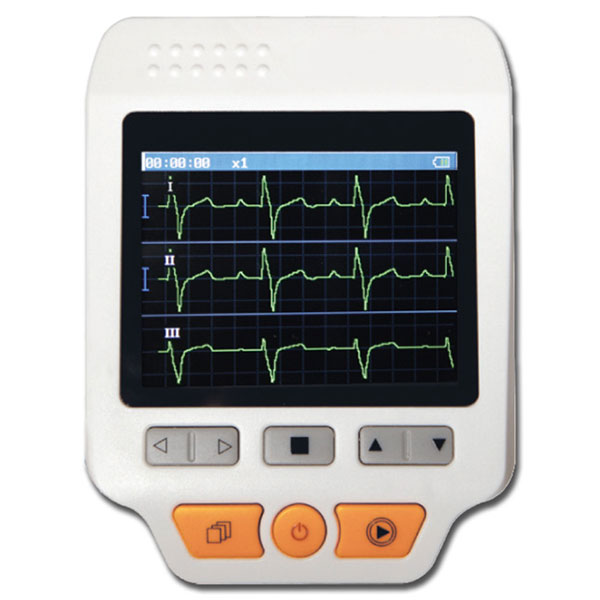

• Schermo luminoso a colori ad alta qualità 3,5 pollici per una visualizzazione chiara della traccia ECG, dei parametri e dei risultati della misurazione
• Funzione "event marking" per rivedere e richiamare più facilmente gli ECG tracciati
• Memoria interna di 32MB per una registrazione fino a 4 ore
• Possibilità di effettuare in qualsiasi momento e ovunque ci si trovi una traccia ECG e visualizzarla a display

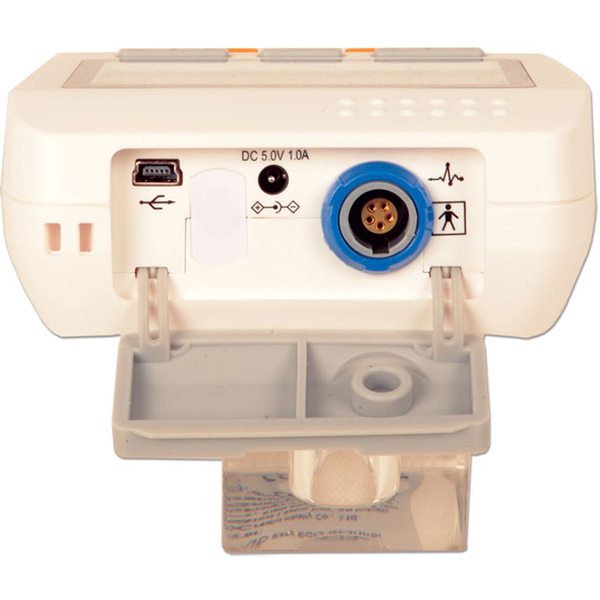

• Possibilità di trasferire via USB i dati registrati tramite un sw dedicato
Elettrodi
• 3 elettrodi metallici incorporati o 4 elettrodi ECG adesivi da collegare al cavo a 4 terminazioni
Modalità di misurazione
Il tracciato Ecg può essere effettuato sia tramite l'ausilio dell'apposito cavo sia senza.
Utilizzo senza il cavo paziente:

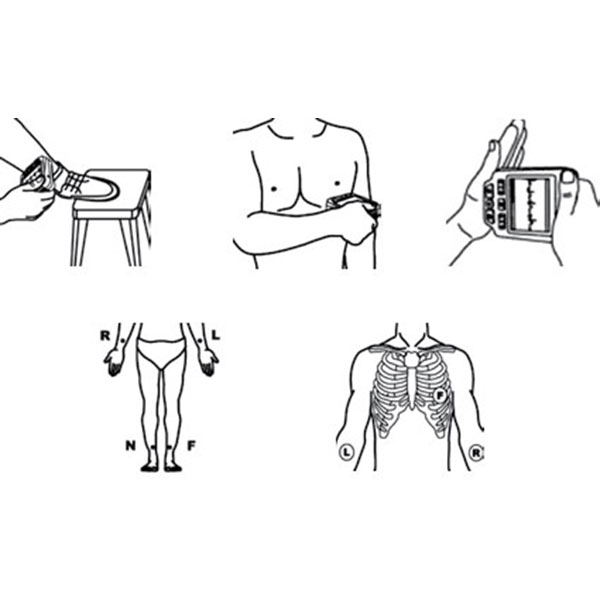

Le tracce ECG vengono generate posizionando il dispositivo sulla mano (palmo o polso), sul torace o sulla gamba. In relazione alla posizione prescelta è possibile rilevare le seguenti derivazioni.
• mano dx - mano sn: derivazione I
• mano dx - polso sn: derivazione I
• mano dx - gamba sn: derivazione II
• mano dx - torace: derivazione V4 o V5
Ogni misurazione viene visualizzata singolarmente a display.
Utilizzo con il cavo paziente (a 4 poli)
Le tracce ECG vengono generate posizionando gli elettrodi alla periferia degli arti (polsi e caviglie) o sul torace.
Primo caso: polsi e caviglie
Il cavo dovrà essere attaccato agli elettrodi adesivi o periferici (a pinza) opzionali nel seguente modo:
• R (rosso): posizionato nella parte interna del braccio destro
• L (giallo): posizionato nella parte interna del braccio sinistro
• F (verde): posizionato nella parte interna della gamba sinistra
• N (nero): posizionato nella parte interna della gamba destra
Le derivazioni I, II, III verranno così visualizzate continuamente e simultaneamente a display.
Secondo caso: torace
Il cavo dovrà essere attaccato agli elettrodi adesivi nel seguente modo:
• R (rosso): posizionato nella parte interna del braccio destro (in corrispondenza del gomito)
• L (giallo): posizionato nella parte interna del braccio sinistro (in corrispondenza del gomito)
• F (verde): posizionato in corrispondenza del quinto spazio intercostale
• N (nero): da non utilizzare
Le derivazioni I, II, III, V4 verranno così visualizzate singolarmente a display. La posizione dell'elettrodo al quale viene attaccato il cavo con terminale verde determina la derivazione precordiale che sarà possibile acquisire (V1, V2, V3, V4, V5 o V6)
Permette di effettuare 17 tipologie di analisi e referti della forma d'onda ECG:
1 - Nessuna irregolarità
2 - Sospetto di battito leggermente accelerato
3 - Sospetto battito accelerato
4 - Sospetto ciclo breve di battito accelerato
5 - Sospetto di battito leggermente lento
6 - Sospetto battito lento
7 - Sospetto saltuario breve intervallo del battito
8 - Sospetto intervallo battiti irregolare
9 - Sospetto battito accelerato con intervallo breve
10 - Sospetto battito lento con intervallo battito breve
11 - Sospetto battito lento con intervallo battito irregolare
12 - Aritmia
13 - Sospetto battito accelerato con aritmia
14 - Sospetto battito rallentato con aritmia
15 - Sospetto intervallo battito rallentato occasionale con aritmia
16 - Sospetto intervallo battito irregolare con aritmia
17 - Segnale debole, effettuare nuova misurazione
Gli Ecg possono essere memorizzati all'interno dell'apparecchiature e poi traferiti su PC e quindi utilizzati come riferimento per un esame clinico di approfondimento. Software ecg viewer (lingua inglese), cavo usb di collegamento pc e cavo paziente compresi nella dotazione standard. Software ECG compatibile fino a Windows 7.

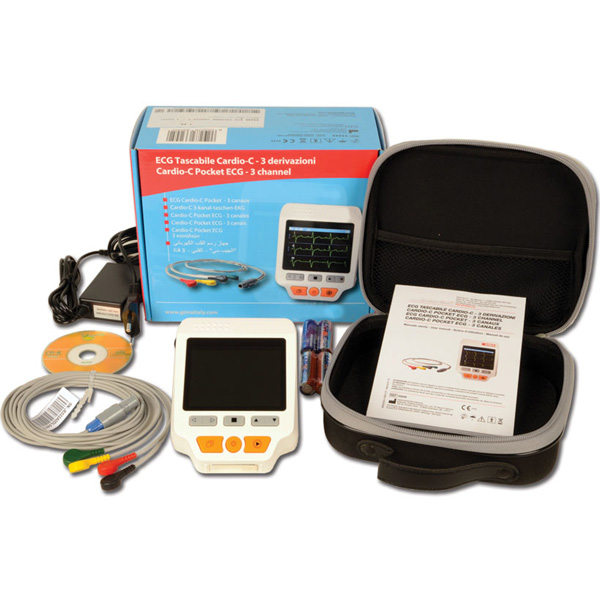

Dotazione standard
• Software per Pc con cavo usb
• Trasformatore
• Cavo Ecg a 4 terminazioni
• 25 elettrodi monouso
• 4 batterie alkaline AA
Caratteristiche tecniche:
• Ampiezza di banda ECG: 0.5Hz~40Hz
• Livello interno di rumore: ≤30μVp-p
• Range di misurazione del battito cardiaco: 30bpm~240bpm
• Precisione della misurazione del battito cardiaco: ±2bpm or ±2% whichever is greater
• Scala del display: 5.0mm/mV±10%
• Rapporto di reiezione di modo comune (CMRR): ≥60dB
• Profondità dell'onda: 20mm/s±10%
• Ingresso unità corrente: ≤0.1μA
• Impedenza d'ingresso: ≥5 MΩ
Alimentazione
• Alimentazione: 4×AA batterie alkaline
• Range di voltaggio: 4.4~6VDC
• Misurazione della corrente: ≤160mA
• Spegnimento automatico: può essere regolato tra 1-5 minuti
• Indicazione del livello della batteria: 4.4VDC±0.2VDC
Classificazione
• Tipo di protezione contro gli shock elettrici: sistema di controllo integrato
• Grado di protezione contro gli shock elettrici: Tipo B .
• Compatibilità elettromagnetica: Gruppo I, Class B
Display
• LCD: TFT a colori
• Dimensioni LCD: 3.5 pollici
Memoria dati
• 24 h di registrazione per Ecg a 1 canale, 8 h di registrazione per Ecg a 3 canali
• Salvataggio e trasferimento al computer tramite apposito cavo
